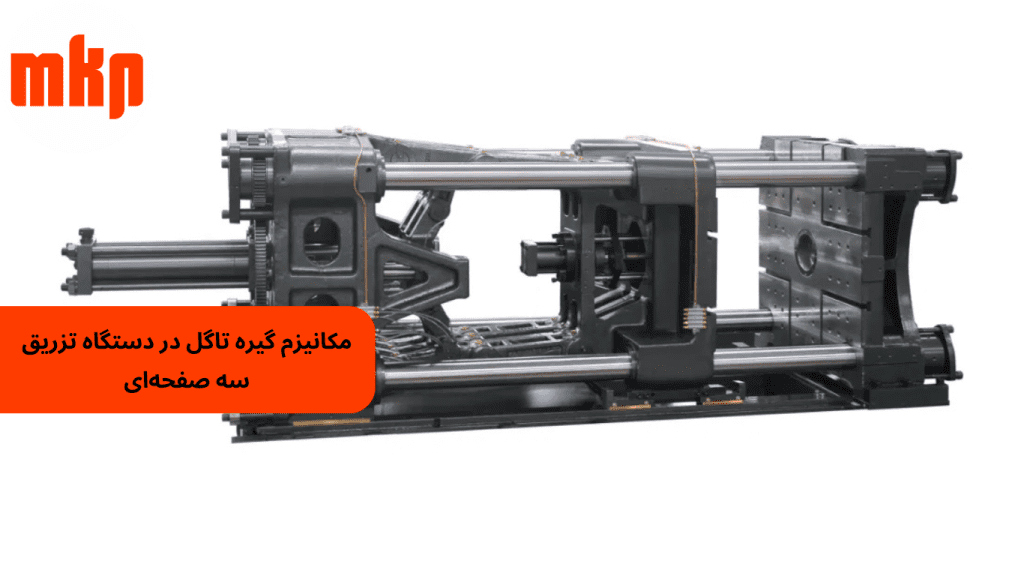

مکانیزم گیره تاگل در دستگاه تزریق سه صفحه‌ای

مکانیزم گیره تاگل در دستگاه تزریق سه صفحه‌ای

مکانیزم گیره تاگل در دستگاه تزریق سه صفحه‌ای
فهرست عنواین مهم مقاله

مکانیزم تاگل (Toggle Mechanism) در دستگاه تزریق پلاستیک سه صفحه‌ای یکی از کارآمدترین سیستم‌ گیره در دستگاه‌های تزریق پلاستیک است که به دلیل قابلیت‌های ویژه خود، جایگاه ویژه‌ای در صنعت تولید قطعات پلاستیکی دارد. مکانیزم تاگل در دستگاه های تزریق پلاستیک در واقع به نیروی گیره دستگاه اشاره دارد که در دستگاه های سه صفحه ای کاربرد دارد و باعث توان بالای دستگاه بخصوص در بستن قالب ها و قالب گیری تزریق پلاستیک میشود.

مکانیزم تاگل (Toggle Mechanism) یک نوع مکانیزم حرکتی است که از طریق اتصال چندین بازو یا اهرم به همدیگر، حرکت و نیرو را انتقال می‌دهد. این مکانیزم به گونه‌ای طراحی شده است که می‌تواند با استفاده از حرکات کوچک، نیروی بسیار زیادی را ایجاد کند، به خصوص در زمان بسته شدن و اعمال فشار.

دستگاه تزریق پلاستیک با مکانیزم گیره سه‌ صفحه‌ای یا تاگل یکی از نوآوری‌های برجسته در صنعت تولید پلاستیک است که برای بهبود کیفیت و کارایی فرآیند تزریق پلاستیک طراحی شده است. این دستگاه از سه صفحه اصلی تشکیل شده است: یک صفحه ثابت، یک صفحه متحرک و یک صفحه مرکزی که قالب را در میان خود نگه می‌دارد.

مکانیزم گیره سه‌صفحه‌ای به‌دلیل طراحی خاص خود، می‌تواند نیروی قفل‌کننده بالایی را در قالب تزریق پلاستیک ایجاد کند که برای تولید قطعات پیچیده و با دقت بالا ضروری است. با کمک سیستم‌های هیدرولیک، صفحه متحرک به سمت صفحه ثابت حرکت کرده و قالب را قفل می‌کند. این عمل به توزیع یکنواخت فشار در تمام نقاط قالب کمک می‌کند و باعث کاهش خطر تغییر شکل یا نقص در قطعه نهایی می‌شود.

این مکانیزم با بهره‌گیری از اصول فیزیکی ساده، توانایی ایجاد نیروی قفل‌کننده بسیار بالا را دارد و به‌طور خاص برای کاربردهای صنعتی طراحی شده است. مکانیزم تاگل، به‌عنوان یک سیستم از بازوهای متصل به هم، با تغییرات زاویه‌ای خاص، نیرویی را ایجاد می‌کند که می‌تواند به‌طور مؤثری از حرکت صفحه متحرک در دستگاه‌های تزریق پلاستیک پشتیبانی کند.

استفاده از مکانیزم تاگل در دستگاه‌های تزریق پلاستیک سه صفحه‌ای به‌ویژه در فرآیندهایی که نیاز به دقت و کنترل بالا دارند، بسیار حائز اهمیت است. در این نوع دستگاه‌ها، نیروی تولید شده توسط مکانیزم تاگل، موجب قفل شدن قالب در حین فرآیند تزریق می‌شود و از ایجاد تغییر شکل در قطعه نهایی جلوگیری می‌کند. این ویژگی به تولیدکنندگان این امکان را می‌دهد که قطعاتی با کیفیت و دقت بالا تولید کنند که برای استفاده در صنایع مختلف، از جمله صنایع خودروسازی، الکترونیک و پزشکی، مناسب هستند.

مکانیزم تاگل (Toggle Mechanism) در دستگاه تزریق پلاستیک سه صفحه‌ای یکی از کارآمدترین سیستم‌ گیره در دستگاه‌های تزریق پلاستیک است که به دلیل قابلیت‌های ویژه خود، جایگاه ویژه‌ای در صنعت تولید قطعات پلاستیکی دارد.

مکانیزم تاگل (Toggle Mechanism) در دستگاه تزریق پلاستیک با قالب تزریق پلاستیک سه صفحه‌ای یکی از کارآمدترین سیستم‌ گیره در دستگاه‌های تزریق پلاستیک است که به دلیل قابلیت‌های ویژه خود، جایگاه ویژه‌ای در صنعت تولید قطعات پلاستیکی دارد.

مکانیزم تاگل همچنین به‌دلیل ساختار ساده و کارآمد خود، به‌راحتی قابل تنظیم و نگهداری است. این ویژگی باعث می‌شود که در خطوط تولید با حجم بالا، تغییرات و تنظیمات سریع و آسان انجام شود. به‌علاوه، استفاده از سیستم‌های هیدرولیکی در ترکیب با مکانیزم تاگل، به افزایش فشار و نیروی قفل‌کننده کمک می‌کند و به‌این‌ترتیب، عملکرد دستگاه را بهبود می‌بخشد.

برای اطلاع از قیمت دستگاه های تزریق پلاستیک و یا راهنمای خرید دستگاه تزریق پلاستیک میتوانید با واحد فروش میلان کالا پلاست تماس بگیرید یا مقالات زیر را جهت دریافت اطلاعات بیشتر از عملکرد و کارایی دستگاه ها و تجهیزات تزریق پلاستیک مطالعه کنید.

کاربردهای مکانیزم تاگل در دستگاه‌های تزریق پلاستیک

1.باز و بسته کردن قالب: یکی از اصلی‌ترین وظایف مکانیزم تاگل در دستگاه‌های تزریق پلاستیک، باز و بسته کردن قالب است. در ابتدای هر چرخه تزریق، قالب باید باز شود تا قطعه قالب گیری شده از داخل قالب خارج شود، سپس دوباره بسته شود تا فرآیند تزریق بعدی آغاز گردد. مکانیزم تاگل این فرآیند را با دقت و سرعت بالا انجام می‌دهد.

2.ایجاد نیروی قفل‌کننده (Clamp Force): در فرآیند تزریق پلاستیک، زمانی که مواد مذاب به داخل قالب تزریق می‌شوند، فشار زیادی به دیواره‌های قالب وارد می‌شود. برای جلوگیری از باز شدن قالب و نشت مواد، نیاز به نیروی قفل‌کننده بالایی میباشد. مکانیزم تاگل به دلیل طراحی اهرمی خود می‌تواند با یک حرکت کوچک نیروی بسیار زیادی ایجاد کند که قالب را محکم نگه دارد و مانع از باز شدن آن شود. این نیروی قفل‌کننده برای حفظ کیفیت قطعه و جلوگیری از نقص در محصول نهایی ضروری است.

3.کنترل دقیق حرکت قالب: یکی دیگر از ویژگی‌های مکانیزم تاگل، کنترل دقیق حرکت باز و بسته شدن قالب است. این مکانیزم به دستگاه امکان می‌دهد که قالب‌ها را با دقت میلی‌متری و در زمان مناسب باز و بسته کند. این ویژگی به تولید قطعات پلاستیکی دقیق و بدون نقص کمک می‌کند و در تولید محصولات پیچیده و حساس نقش حیاتی دارد.

4.افزایش سرعت تولید: مکانیزم تاگل به دلیل عملکرد کارآمد و سریع خود، به دستگاه‌های تزریق پلاستیک امکان می‌دهد تا در هر چرخه تولید، فرآیند باز و بسته شدن قالب را با سرعت بالایی انجام دهند. این امر باعث افزایش سرعت کلی فرآیند تولید و بهره‌وری بیشتر دستگاه می‌شود.

5.کاهش مصرف انرژی: یکی از مزایای مکانیزم تاگل، توانایی ایجاد نیروی زیاد با استفاده از انرژی کم است. این مکانیزم از یک ساختار اهرمی استفاده می‌کند که نیاز به موتورهای بزرگ و قدرتمند برای ایجاد نیروی قفل‌کننده را کاهش می‌دهد. این ویژگی باعث می‌شود که دستگاه‌های تزریق پلاستیک با مکانیزم تاگل بهینه‌تر عمل کنند و مصرف انرژی کمتری داشته باشند.

6.طول عمر و پایداری بالا: به دلیل ساختار قوی و پایدار مکانیزم تاگل، این سیستم در دستگاه‌های تزریق پلاستیک طول عمر بالایی دارد و می‌تواند در برابر فشارهای زیاد و شرایط سخت کاری مقاومت کند. این ویژگی باعث می‌شود که دستگاه‌ها برای مدت طولانی و بدون نیاز به تعمیرات مکرر کار کنند، که در صنایع تولیدی با حجم بالا بسیار اهمیت دارد.

7.کاربرد در تولید قطعات بزرگ و پیچیده: دستگاه‌های تزریق پلاستیک که از مکانیزم تاگل استفاده می‌کنند، به دلیل نیروی قفل‌کننده بالا و کنترل دقیق حرکت، برای تولید قطعات پلاستیکی بزرگ و پیچیده بسیار مناسب هستند. این دستگاه‌ها می‌توانند قالب‌های بزرگ را با دقت بالا بسته نگه دارند و قطعاتی با کیفیت و جزئیات دقیق تولید کنند.

8.حفظ دقت در فرآیند تولید: یکی از دیگر مزایای مکانیزم تاگل در دستگاه‌های تزریق پلاستیک، دقت بالا در فرآیند تولید است. این مکانیزم به دستگاه امکان می‌دهد که با دقت زیادی نیروی لازم را به قالب اعمال کند و این نیرو در طول چرخه تزریق ثابت باقی بماند. این موضوع باعث می‌شود که تغییرات دما و فشار تأثیری روی کیفیت نهایی قطعه نداشته باشد.

مکانیزم تاگل در دستگاه های تزریق پلاستیک در واقع به نیروی گیره دستگاه اشاره دارد که در دستگاه های سه صفحه ای کاربرد دارد و باعث توان بالای دستگاه بخصوص در بستن قالب ها و قالب گیری تزریق پلاستیک میشود.

مزایای مکانیزم تاگل و گیره سه صفحه‌ای

1.نیروی قفل‌کننده بالا: مکانیزم تاگل می‌تواند نیروی گیره و قفل‌کننده بسیار زیادی ایجاد کند، که این امر به جلوگیری از تغییر شکل و نقص در قطعات نهایی کمک می‌کند.

2.سادگی در طراحی و ساخت: طراحی مکانیزم تاگل به‌گونه‌ای است که اجزای آن به‌راحتی قابل ساخت و نصب هستند، که این امر هزینه‌های تولید و نگهداری را کاهش می‌دهد.

3.قابلیت تنظیم آسان: این مکانیزم به‌طور معمول دارای قابلیت تنظیم آسانی است، که به تولیدکنندگان اجازه می‌دهد تا بر اساس نیازهای مختلف، تنظیمات را به‌سرعت انجام دهند.

4.کاهش مصرف انرژی: مکانیزم تاگل به‌گونه‌ای طراحی شده که نیروی کمتری برای باز و بسته کردن قالب نیاز دارد، که این امر منجر به کاهش مصرف انرژی و صرفه‌جویی هزینه‌ها می‌شود.

5.کارایی بالا در زمان تولید: این مکانیزم به تولیدکنندگان این امکان را می‌دهد که با سرعت و دقت بیشتری به تولید بپردازند، که در نهایت منجر به افزایش کارایی خط تولید می‌شود.

6.دوام و عمر طولانی دستگاه: اجزای دستگاه های تزریق سه صفحه با مکانیزم تاگل به‌طور معمول از مواد با کیفیت بالا ساخته می‌شوند که باعث افزایش دوام و عمر طولانی دستگاه می‌شود.

7.عملکرد پایدار و مطمئن: مکانیزم تاگل به‌خوبی در شرایط مختلف کاری عمل می‌کند و عملکرد پایدار و مطمئنی را در طول زمان فراهم می‌آورد.

8.کاهش هزینه‌های نگهداری: به دلیل سادگی در طراحی و ساخت، هزینه‌های نگهداری این مکانیزم نسبت به سایر سیستم‌ها پایین‌تر است.

9.انعطاف‌پذیری در طراحی: این مکانیزم می‌تواند در طراحی‌های مختلف دستگاه‌های تزریق پلاستیک مورد استفاده قرار گیرد و به تولیدکنندگان این امکان را می‌دهد که با توجه به نیازهای خاص خود، تنظیمات و تغییرات لازم را انجام دهند.

10.کاهش زمان چرخه تولید: با بهره‌گیری از مکانیزم تاگل، زمان چرخه تولید کاهش می‌یابد، که این امر به بهبود بهره‌وری کمک می‌کند.

11.سهولت در عیب‌یابی: به‌دلیل طراحی ساده، در صورت بروز مشکلات، عیب‌یابی و تعمیرات آن به‌راحتی امکان‌پذیر است.

اجزاء و قطعات گیره دستگاه تزریق سه‌صفحه‌ای یا تاگل

1.صفحه ثابت: این صفحه به شاسی دستگاه متصل می‌شود و یکی از نیمه‌های قالب بر روی آن قرار می‌گیرد. صفحه ثابت به‌طور ثابت در مکان خود قرار دارد و تغییر نمی‌کند.

2.صفحه متحرک: این صفحه به سمت جلو و عقب حرکت می‌کند تا قالب را باز و بسته کند. صفحه متحرک از طریق نیروی گیره به قالب فشار می‌آورد و در زمان تزریق، قالب را محکم نگه می‌دارد.

3.صفحه میانی: این صفحه به‌عنوان رابطی بین صفحه ثابت و صفحه متحرک عمل می‌کند. وجود این صفحه به گیره امکان می‌دهد که نیروی بیشتری را به قالب اعمال کند و در نتیجه استحکام بیشتری در فرآیند تزریق فراهم آورد.

4.مکانیزم تاگل (Toggle Mechanism): شامل اهرم‌ها و بازوهای متصل به هم است که نیروی قفل‌کننده بالایی را تولید می‌کنند. با حرکت صفحه متحرک، مکانیزم تاگل تغییر وضعیت می‌دهد و نیروی زیادی را به صفحه میانی و در نهایت به قالب اعمال می‌کند.

5.پین‌های گیره: این پین‌ها در مکانیزم تاگل قرار دارند و به حرکت اهرم‌ها کمک می‌کنند. پین‌ها به‌عنوان محور چرخش عمل کرده و تنظیمات زاویه‌ای اهرم‌ها را ممکن می‌سازند.

6.جک هیدرولیکی: در برخی از سیستم‌ها، نیروی قفل‌کننده توسط سیلندر هیدرولیکی تأمین می‌شود. این سیلندر با فشار روغن هیدرولیک، حرکت صفحه متحرک را تسهیل می‌کند و نیروی لازم برای بستن قالب را فراهم می‌آورد.

7.سیستم جداسازی (پرون): این سیستم معمولاً شامل پین‌های جداسازی است که پس از تزریق و سرد شدن پلاستیک، قطعه را از قالب خارج می‌کند.

8.سیستم تنظیم ارتفاع قالب: این سیستم به اپراتور این امکان را می‌دهد که ارتفاع بین صفحه‌های گیره را بر اساس ابعاد قالب‌های مختلف تنظیم کند.

9.واحد قفل‌کننده: وظیفه این واحد نگه‌داشتن قالب در حالت بسته و جلوگیری از باز شدن آن در طول فرآیند تزریق است. این واحد می‌تواند به‌صورت مکانیکی و هیدرولیکی عمل کند.

10.واحد روانکاری: این واحد به‌طور مداوم اجزای مکانیکی را روغن‌کاری می‌کند تا اصطکاک را کاهش دهد و حرکت قطعات را بهبود بخشد.



مکانیزم تاگل (Toggle Mechanism) یک نوع مکانیزم حرکتی است که از طریق اتصال چندین بازو یا اهرم به همدیگر، حرکت و نیرو را انتقال می‌دهد.

مکانیزم تاگل (Toggle Mechanism) یک نوع مکانیزم حرکتی است که از طریق اتصال چندین بازو یا اهرم به همدیگر، حرکت و نیرو را انتقال می‌دهد.

ساختار مکانیزم گیره دستگاه سه‌ صفحه‌ای

  1. صفحه ثابت: این صفحه در دستگاه تزریق پلاستیک به شاسی یا بدنه دستگاه متصل است و نگهدارنده اصلی قالب محسوب می‌شود.
  2. صفحه متحرک (صفحه میانی): این صفحه که بین صفحه ثابت و صفحه متحرک قرار دارد، وظیفه‌ی حرکت و انتقال نیرو به قالب را بر عهده دارد. در مکانیزم تاگل، این صفحه به گیره‌ها و مکانیزم تاگل متصل است.
  3. صفحه متحرک دوم: این صفحه در دستگاه‌های سه‌صفحه‌ای نقش باز و بسته کردن قالب را دارد و همچنین برای جداسازی محصولات نهایی از قالب استفاده می‌شود.

عملکرد مکانیزم تاگل در مکانیزم گیره دستگاه سه‌ صفحه‌ای

مکانیزم تاگل از یک سری بازوهای اهرمی تشکیل شده است که به گونه‌ای طراحی شده‌اند تا نیرو را به‌صورت کارآمد و قدرتمند به قالب اعمال کنند. این مکانیزم در دو حالت اصلی کار می‌کند:

  1. بسته شدن قالب: در این حالت، بازوهای مکانیزم تاگل حرکت می‌کنند و نیرویی به صفحه متحرک منتقل می‌شود که باعث بسته شدن قالب و ایجاد فشار لازم برای فرآیند تزریق پلاستیک می‌شود. این فشار باعث می‌شود تا مواد پلاستیکی به‌درستی در قالب تزریق شده و شکل مورد نظر را به خود بگیرند.
  2. باز شدن قالب: پس از اتمام فرآیند تزریق و خنک‌سازی، مکانیزم تاگل به‌گونه‌ای عمل می‌کند که بازوها به آرامی قالب را باز کنند و محصول نهایی از قالب جدا شود. صفحه متحرک دوم (صفحه جداسازی) در این فرآیند نقش مهمی در جداسازی محصول از قالب ایفا می‌کند.

نحوه عملکرد اجزای گیره

در ابتدا، صفحه متحرک به سمت صفحه ثابت حرکت می‌کند و قالب را می‌بندد. سپس مکانیزم تاگل یا سیستم هیدرولیکی نیروی قفل‌کننده را تأمین می‌کند. در این مرحله، قالب محکم نگه‌داشته می‌شود و مواد پلاستیکی به داخل قالب تزریق می‌شود. پس از اتمام فرآیند تزریق و خنک شدن مواد، صفحه متحرک به عقب حرکت می‌کند و قالب باز می‌شود. در نهایت، سیستم جداسازی قطعه نهایی را از قالب خارج می‌کند.

نتیجه‌گیری

مکانیزم تاگل (Toggle Mechanism) در دستگاه‌های تزریق پلاستیک به‌عنوان یک فناوری پیشرفته و کارآمد، نقش حیاتی در بهبود کیفیت و دقت تولید قطعات پلاستیکی ایفا می‌کند. با طراحی هوشمندانه‌ای که این مکانیزم ارائه می‌دهد، نیروی گیره‌ای بسیار بالایی را فراهم می‌آورد و به‌این‌ترتیب، از تغییر شکل و نقص در قطعات نهایی جلوگیری می‌کند.

علاوه بر این، سادگی در تنظیم و نگهداری، کاهش هزینه‌های انرژی و امکان تولید سریع‌تر، از دیگر مزایای استفاده از مکانیزم تاگل هستند که باعث جذب بیشتر صنعتگران به این سیستم می‌شود. با توجه به نیاز روزافزون صنایع به تولید محصولات با کیفیت و استاندارد، مکانیزم تاگل به‌طور مداوم در حال تکامل و بهبود است.
