با آشنایی با 5 نوع شیر هیدرولیک دستگاه تزریق پلاستیک، عملکرد دستگاه خود را بهینه کنید. بررسی کامل عملکرد، کاربرد و نحوه نگهداری شیرهای هیدرولیک.

مقدمه

در صنعت دستگاه تزریق پلاستیک، سیستم‌های هیدرولیک نقش حیاتی در کنترل فشار، سرعت و دقت فرآیند تزریق دارند. در این میان، شیرهای هیدرولیک به عنوان اجزای کلیدی این سیستم‌ها، وظیفه هدایت، قطع و وصل جریان روغن را برعهده دارند. شناخت انواع شیر هیدرولیک و نحوه عملکرد آن‌ها، به اپراتورها و مدیران فنی کمک می‌کند تا راندمان دستگاه را افزایش داده و از خرابی‌های احتمالی جلوگیری کنند.


 انواع شیر هیدرولیک دستگاه تزریق پلاستیک

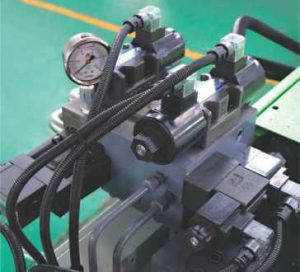

شیر هیدرولیک دستگاه تزریق پلاستیک

 1. شیر کنترل جهت (Directional Control Valve)

این نوع شیرها، جهت جریان روغن را تعیین می‌کنند و در موقعیت‌های مختلف وظایف متفاوتی انجام می‌دهند. رایج‌ترین آن‌ها شیرهای اسپولی هستند که در دستگاه تزریق پلاستیک بسیار استفاده می‌شوند.

کاربرد:

  • تعیین مسیر حرکت جک تزریق

  • کنترل برگشت یا حرکت رو به جلوی سیستم

کلمات کلیدی مرتبط: شیر کنترل جهت، سیستم کنترل حرکت، کنترل جک هیدرولیکی


 2. شیر فشار شکن (Pressure Relief Valve)

این شیرها برای تنظیم فشار سیستم هیدرولیک و جلوگیری از آسیب به اجزا استفاده می‌شوند. در دستگاه‌های تزریق پلاستیک، فشار بالا یکی از چالش‌های مهم است که این شیرها آن را مدیریت می‌کنند.

نکته فنی:
در صورت خرابی شیر فشار شکن، ممکن است دستگاه نتواند فشار لازم برای تزریق را تأمین کند یا در حالت برعکس، فشار بیش از حد ایجاد شود.


 3. شیر کنترل جریان (Flow Control Valve)

برای تنظیم سرعت جریان روغن هیدرولیک به کار می‌روند و نقش مهمی در کنترل سرعت تزریق و باز و بسته شدن قالب دارند.

مثال عملی:
تنظیم دقیق شیر کنترل جریان می‌تواند باعث کاهش زمان سیکل دستگاه تزریق پلاستیک شود.


 4. شیر پروپورشنال (Proportional Valve)

این شیرها نسبت به سیگنال ورودی، جریان را تنظیم می‌کنند و معمولاً در دستگاه‌های مدرن‌تر استفاده می‌شوند.

مزایا:

  • کنترل دقیق‌تر

  • پاسخ‌دهی سریع‌تر

  • قابل‌برنامه‌ریزی از طریق PLC


 5. شیر پیلوتی (Pilot Operated Valve)

نوعی شیر کنترل فشار است که با استفاده از یک سیگنال فرعی (پیلوت) باز و بسته می‌شود. در سیستم‌هایی با فشار بالا و جریان زیاد کاربرد دارد.


 اهمیت انتخاب صحیح شیرهای هیدرولیک در دستگاه تزریق پلاستیک

استفاده از شیر هیدرولیک مناسب باعث:

  • افزایش طول عمر دستگاه تزریق پلاستیک

  • بهبود کیفیت محصول نهایی

  • کاهش مصرف انرژی

  • کاهش زمان سیکل تولید


 نکات نگهداری شیرهای هیدرولیک

 1. نظافت روغن هیدرولیک

روغن کثیف باعث ایجاد رسوب و خرابی شیرها می‌شود. استفاده از فیلتر مناسب ضروری است.

 2. بررسی نشتی‌ها

نشتی در سیستم باعث افت فشار و عملکرد نامناسب شیرها می‌شود.

 3. بازبینی دوره‌ای شیرها

بررسی منظم وضعیت فنی شیرها می‌تواند از خرابی ناگهانی جلوگیری کند.


 علائم خرابی شیر هیدرولیک در دستگاه تزریق پلاستیک

  • کاهش یا نوسان فشار

  • حرکت ناهماهنگ جک‌ها

  • داغ شدن بیش از حد روغن

  • افزایش زمان تزریق یا باز شدن قالب


 نقش شیرهای هیدرولیک در کاهش مصرف انرژی دستگاه تزریق پلاستیک

در دستگاه‌های مدرن، به‌ویژه آن‌هایی که به سیستم سروو هیدرولیک مجهز هستند، استفاده از شیرهای دقیق مانند شیرهای پروپورشنال و شیرهای الکترونیکی کنترل جریان می‌تواند مصرف انرژی را تا حد قابل توجهی کاهش دهد. این شیرها با تنظیم هوشمندانه فشار و دبی، مانع از اتلاف انرژی در مراحل بیکار (Idle) دستگاه می‌شوند. در نتیجه، کاهش هزینه‌های عملیاتی و افزایش راندمان کلی کارخانه حاصل می‌شود.


 نحوه انتخاب شیر هیدرولیک مناسب برای دستگاه تزریق پلاستیک

انتخاب شیر مناسب، باید براساس مشخصات فنی دستگاه و نوع محصول تولیدی انجام شود. عوامل زیر باید در انتخاب در نظر گرفته شوند:

  • فشار کاری سیستم

  • حداکثر دبی مورد نیاز

  • نوع کنترل مورد نظر (دستی، الکترونیکی، پروپورشنال)

  • حجم روغن مصرفی در هر سیکل

  • سرعت و دقت تزریق مورد انتظار

برای مثال، در تولید قطعات حساس و دقیق مثل قطعات پزشکی، استفاده از شیرهای پروپورشنال با کنترل دیجیتال توصیه می‌شود، در حالی که برای تولید محصولات عمومی، شیرهای اسپولی استاندارد نیز کفایت می‌کنند.


تفاوت بین شیرهای برقی و دستی در سیستم تزریق

شیرهای دستی هیدرولیک در دستگاه‌های ساده‌تر یا نیمه‌اتوماتیک استفاده می‌شوند و برای شرایطی مناسب‌اند که اپراتور کنترل کامل بر جریان داشته باشد. اما در دستگاه‌های تمام‌اتومات، شیرهای برقی یا سلونوئیدی جایگزین شده‌اند که با فرمان PLC عمل کرده و امکان کنترل از راه دور و هماهنگی دقیق بین قسمت‌های مختلف سیستم را فراهم می‌کنند.

نتیجه:
در دستگاه‌های پیشرفته‌تر، شیرهای برقی به‌دلیل سرعت پاسخ بالا و قابلیت برنامه‌ریزی، عملکرد بهینه‌تری نسبت به نوع دستی دارند.


 مشکلات رایج ناشی از خرابی شیرهای هیدرولیک

در صورت خرابی شیرها، ممکن است علائم زیر ظاهر شود:

  • گیر کردن قالب هنگام بسته یا باز شدن

  • تاخیر در شروع فرآیند تزریق

  • نوسان در فشار نهایی تزریق

  • صدای غیرمعمول در سیستم هیدرولیک

  • افت کیفی در محصول نهایی (مثل ایجاد حباب یا سوختگی)

شناسایی به‌موقع این علائم و تعویض یا تعمیر شیر مربوطه می‌تواند از توقف خط تولید جلوگیری کند و هزینه تعمیرات را به حداقل برساند.

 تأثیر شیرهای هیدرولیک بر زمان سیکل دستگاه تزریق پلاستیک

یکی از مهم‌ترین عوامل در بهره‌وری تولید با دستگاه تزریق پلاستیک، کاهش زمان سیکل (Cycle Time) است. زمانی که شیرهای هیدرولیک به‌درستی انتخاب و تنظیم شده باشند، حرکت جک‌ها، تزریق مواد، و باز و بسته شدن قالب با بیشترین سرعت و کمترین نوسان انجام می‌گیرد. به‌عنوان مثال، استفاده از شیرهای کنترل جریان با تنظیم نرم‌افزاری، امکان کنترل دقیق سرعت مراحل مختلف سیکل را فراهم کرده و بهینه‌سازی تولید را ممکن می‌سازد. این موضوع در تولید انبوه و زمانی که اختلاف چند ثانیه‌ای تأثیر بزرگی بر بهره‌وری دارد، اهمیت دوچندانی پیدا می‌کند.


 شیرهای هیدرولیک خاص برای کاربردهای ویژه

برخی از کاربردهای خاص در صنعت پلاستیک‌سازی نیاز به شیرهای اختصاصی دارند. برای مثال:

  • تولید قطعات دیواره نازک (Thin-Wall) نیاز به شیرهایی با پاسخ‌دهی بسیار سریع دارد.

  • دستگاه‌هایی با چند واحد تزریق (Multi-injection) به شیرهایی نیاز دارند که بتوانند چند مسیر روغن را هم‌زمان کنترل کنند.

  • قالب‌گیری با سرعت بالا به شیرهای ضد ضربه (Anti-shock) نیاز دارد تا از آسیب به اجزای مکانیکی جلوگیری شود.

در چنین مواردی، انتخاب نادرست شیر می‌تواند منجر به شکست فرآیند یا آسیب به قالب‌ها شود.


 بررسی ارتباط بین شیر هیدرولیک و کنترل دما در دستگاه تزریق پلاستیک

هرچند مستقیماً به‌نظر نمی‌رسد، اما عملکرد شیرهای هیدرولیک بر دما و گرمای تولیدی سیستم تأثیر دارد. شیرهایی که نشتی داخلی دارند یا به‌خوبی تنظیم نشده‌اند، باعث تولید گرمای مازاد می‌شوند که موجب افزایش دمای روغن و در نتیجه اختلال در عملکرد کلی دستگاه تزریق پلاستیک می‌گردد. استفاده از شیرهای سالم و باکیفیت، همراه با مانیتورینگ دمای روغن، به حفظ ثبات حرارتی و افزایش طول عمر قطعات کمک می‌کند.


 آموزش اپراتورها در تنظیم و بررسی شیرهای هیدرولیک

یکی از نقاط ضعف در برخی خطوط تولید، نبود دانش کافی نزد اپراتورها درباره شیرهای هیدرولیک است. آموزش صحیح شامل:

  • شناخت عملکرد انواع شیر

  • تشخیص علائم خرابی

  • نحوه تنظیم فشار و دبی

  • اهمیت تعویض به‌موقع فیلترهای روغن

می‌تواند از بسیاری از توقف‌های ناگهانی جلوگیری کند و باعث شود اپراتور در لحظه واکنش صحیح نشان دهد. همچنین بهره‌گیری از دفترچه راهنمای کارخانه سازنده و مشاوره با متخصصین سرویس دستگاه تزریق پلاستیک توصیه می‌شود.

جمع‌بندی

درک عملکرد شیرهای هیدرولیک دستگاه تزریق پلاستیک و انتخاب درست آن‌ها می‌تواند به شکل چشم‌گیری کیفیت و بهره‌وری دستگاه شما را افزایش دهد. استفاده از انواع شیر مناسب، نگهداری صحیح و بررسی دوره‌ای این قطعات، از توقف خط تولید و هزینه‌های اضافی جلوگیری می‌کند.
