۲۱ روش قابل‌اجرا برای بهبود دقت ابعادی ارائه می‌کنیم تا به اهداف ابعادی نقشه، تلرانس‌های GD&T و الزامات مشتری برسید.

چرا دقت ابعادی در دستگاه تزریق پلاستیک حیاتی است؟

دقت ابعادی ضامن مونتاژپذیری، آب‌بندی، عملکرد مکانیکی و زیبایی‌شناسی قطعات است. هر انحراف کوچک از ابعاد نامی (Nominal) ممکن است به خرابی چفت‌وبست‌ها، نشتی، صدای اضافه یا لرزش در محصول نهایی منجر شود. در صنایع غذایی و دارویی، انحراف ابعادی می‌تواند مجوزهای کیفی را به خطر بیندازد. بنابراین کنترل ابعاد باید از طراحی قطعه تا تحویل نهایی، به‌صورت سیستماتیک روی دستگاه تزریق پلاستیک و قالب و ماده پیگیری شود.

 ماده و اثر آن بر دقت در دستگاه تزریق پلاستیک

انتخاب گرید مناسب و مدیریت رطوبت، ویسکوزیته، افزودنی‌ها و فیبرها نقش مستقیم بر انقباض (Shrinkage) و پایداری ابعاد دارد. اختلاف انقباض بین مواد (مثلاً PP، ABS، PC، POM، PA6/PA66) باید در طراحی قالب و تنظیمات فرایندی لحاظ شود.

 رطوبت، ویسکوزیته و خشک‌کن‌ها در دستگاه تزریق پلاستیک

• خشک‌کردن دقیق پلیمرهای جاذب رطوبت (مثل PA، PET) بر اساس T–t پیشنهادی تولیدکننده؛ رطوبت اضافی باعث حباب، تغییر ویسکوزیته و تغییر ابعاد می‌شود.
• شاخص جریان مذاب (MFI/MFR) و پایداری دسته‌های تولید (Lot-to-Lot) را پایش کنید؛ تغییرات ویسکوزیته روی پرشدن حفره و جمع‌شدگی مؤثر است.

 پرکننده‌ها و الیاف

افزودن الیاف شیشه یا پرکننده‌های معدنی، انقباض را کاهش و دقت ابعادی را بهبود می‌دهد اما آنيزوتروپی ابعاد را افزایش می‌دهد. مسیر جریان و جهت‌گیری الیاف باید در طراحی گیت و راهگاه دستگاه تزریق پلاستیک دیده شود.

 طراحی/ساخت قالب دقیق برای دستگاه تزریق پلاستیک

قالب، تعیین‌کننده‌ی هندسه نهایی است. کیفیت فولاد، سختی‌کاری، پرداخت سطح، تهویه، گیتینگ و کانال‌های خنک‌کاری، همگی روی دقت اثر می‌گذارند.

اندازه پلاستیک

 جبران شرینکیج (Shrinkage Compensation)

ابعاد حفره باید با ضرایب انقباض ماده جبران شوند. این ضرایب به جهت جریان، ضخامت دیواره و شرایط فرایندی وابسته‌اند. دیتاشیت ماده را نقطه شروع قرار دهید و با نمونه‌سازی (T0، T1) ضرایب را کالیبره کنید.

 سیستم راهگاهی، گیت و تهویه

• اندازه و موقعیت گیت برای پرشدن یکنواخت و کاهش گرادیان انقباض حیاتی است.
• تهویه مناسب، حبس هوا را کم و فشار موثر را یکنواخت می‌کند.
• راهگاه گرم (Hot Runner) با کنترل دما و تعادل جریان، یکنواختی ابعادی را بهبود می‌دهد.

 تطبیق قالب و دستگاه تزریق پلاستیک

یراق‌بندی دقیق، همراستایی صفحات و کلمپینگ پایدار روی دقت مؤثر است. ناهمراستایی می‌تواند اوالیتی، تابیدگی موضعی یا اختلاف ضخامت ایجاد کند.

 پارامترهای فرایندی در دستگاه تزریق پلاستیک و اثر بر دقت

پارامترهای اصلی شامل دمای مذاب، دمای قالب، سرعت و فشار تزریق، زمان و فشار نگهدار (Pack/Hold)، نقطه سوئیچ V/P، پروفایل پیچ، بک‌پرشر و زمان کولینگ است. تنظیم علمی این پارامترها، مسیر رسیدن به ابعاد هدف را هموار می‌کند.

 دمای مذاب و قالب

• دمای مذاب خیلی پایین → پرنشدن گوشه‌ها و افزایش انقباض.
• دمای مذاب خیلی بالا → تنش پسماند و تابیدگی.
• دمای قالب یکنواخت، انقباض یکنواخت‌تر و تلرانس بهتر می‌دهد.

 فشار/زمان نگهدار (Pack & Hold) و سوئیچ V/P

افزایش اصولی فشار نگهدار و به‌ویژه زمان نگهدار تا بسته‌شدن گیت، جمع‌شدگی را کم و ابعاد را تثبیت می‌کند. نقطه سوئیچ V/P باید در ناحیه پرشدن 95–98٪ تنظیم شود تا از بروز فلاش یا کم‌پرشدگی جلوگیری گردد.

 سرعت تزریق و پروفایل پیچ

سرعت مناسب، بر توزیع دما و جهت‌گیری مولکولی اثر می‌گذارد. پروفایل چندپله‌ای (از سریع به کند در انتها) اغلب برای قطعات دقیق نتیجه بهتری می‌دهد. بک‌پرشر معقول (مثلاً 5–10٪ فشار تزریق) مذاب را همگن و پایدار می‌کند.

 کولینگ و مدیریت حرارتی در دستگاه تزریق پلاستیک

کولینگ، 60–70٪ چرخه را تشکیل می‌دهد و یکنواختی دمایی ابزار، کلید دقت ابعادی است. عدم تعادل دمایی بین حفره‌ها یا مناطق ضخیم/نازک، تابیدگی و تغییرات ابعادی ایجاد می‌کند.

 نگهداری پیشگیرانه دستگاه تزریق پلاستیک

لرزش‌های مکانیکی، لقی راهنماها، نشتی هیدرولیک، فرسایش مارپیچ/سیلندر و سولفاتگی هیترها مستقیماً روی یکنواختی فرایند اثر می‌گذارند. برنامه PM منظم، ثبات ابعادی را بالا می‌برد.

• کالیبراسیون سنسورهای فشار/دما، تایید صحت نمایشگر و PLC.
• بازرسی لقی صفحات و تنظیم نیروی کلمپ مناسب با سطح تماس قالب.
• سرویس سیستم هیدرولیک/الکتریکی و تمیزکاری فیلترها.

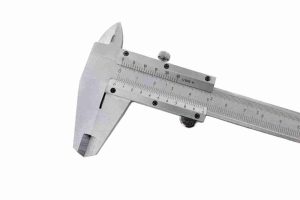

 اندازه‌گیری و متrologی: از کولیس تا CMM

بدون اندازه‌گیری صحیح، هیچ بهبودی پایدار نمی‌ماند. ابزار مناسب برای ابعاد و تلرانس‌های هر ویژگی انتخاب کنید: کولیس/میکرومتر، گیج پلاگ/رینگ، پروژکتور پروفایل، CMM، اسکن سه‌بعدی. برای ویژگی‌های حساس، برنامه نمونه‌برداری (AQL) و روش اندازه‌گیری استاندارد بنویسید تا داده‌ها قابل‌مقایسه شوند.

 نقشه مهندسی و GD&T

ویژگی‌های بحرانی (CTQs) را با نمادهای GD&T مشخص کنید (مانند Flatness، Position، Parallelism). سپس در دستگاه تزریق پلاستیک پارامترهای فرایندی متناظر را تعریف و کنترل کنید.

 پایداری فرایند، SPC و DOE روی دستگاه تزریق پلاستیک

کنترل آماری فرایند (SPC) با نمودارهای X̄–R و Ppk/Cpk نشان می‌دهد آیا فرایند شما «قابل کنترل» و «قابل قابلیت» است. با طراحی آزمایش (DOE) و تحلیل اثرات و اولویت‌ها (ANOVA) حساس‌ترین پارامترها را شناسایی کنید و پنجره فرایندی (Process Window) را بسازید. پس از تثبیت، با سیستم‌های راه‌اندازی استاندارد (SOP) و قفل‌کردن دستورالعمل‌ها، پایداری را در همه شیفت‌ها حفظ کنید.

 چک‌لیست 21 رویکرد افزایش دقت ابعادی با دستگاه تزریق پلاستیک

1. انتخاب گرید درست با Shrinkage پایین و پایدار.
2. خشک‌کردن استاندارد برای پلیمرهای جاذب رطوبت.
3. کنترل ویسکوزیته و MFI بین بچ‌ها.
4. الیاف/پرکننده برای کاهش انقباض (با مدیریت آنیزوتروپی).
5. جبران شرینکیج دقیق در ابعاد قالب.
6. گیت مناسب از نظر قطر، موقعیت و تعداد.
7. تهویه کافی برای جلوگیری از حبس هوا.
8. راهگاه گرم متعادل و کنترل دقیق دما.
9. همراستایی قالب–پلاتن و کلمپینگ پایدار روی دستگاه تزریق پلاستیک.
10. دمای مذاب بهینه مطابق دیتاشیت و آزمون‌های میدانی.
11. دمای قالب یکنواخت با تمپر/چیلر مناسب.
12. سوئیچ V/P صحیح در حدود 95–98٪ پرشدن.
13. Pack/Hold کافی تا زمان بسته‌شدن گیت.
14. پروفایل سرعت چندپله‌ای برای پرشدن یکنواخت.
15. بک‌پرشر معقول برای همگن‌سازی مذاب.
16. طراحی کولینگ نزدیک سطح و دبی متعادل.
17. PM منظم و کالیبراسیون سنسورها.
18. اندازه‌گیری استاندارد با ابزار مناسب و SOP.
19. SPC و Ppk/Cpk برای پایش پایداری.
20. DOE برای یافتن پنجره فرایندی ایده‌آل.
21. قفل‌کردن دستورالعمل‌ها و آموزش اپراتورها.

سناریوی تنظیم گام‌به‌گام روی دستگاه تزریق پلاستیک

1) نقطه هدف ابعادی را از نقشه استخراج و CTQها را فهرست کنید. 2) با ترکیب دمای مذاب/قالب و Pack/Hold آزمون پلکانی انجام دهید. 3) به محض نزدیک‌شدن به ابعاد هدف، سرعت انتهایی تزریق را کمی کاهش دهید تا پُرشدن گوشه‌ها یکنواخت شود. 4) زمان نگهدار را تا بسته‌شدن گیت افزایش دهید. 5) چرخه را پایدار کرده و با 30–50 نمونه متوالی، میانگین و واریانس را اندازه‌گیری کنید. اگر Ppk < 1.33 است، با DOE روی حساس‌ترین عوامل دوباره بهینه‌سازی کنید.
